10m hoher Aluminium-Fahnenmast, ZD100, Ø 100mm,nicht hissbar, Auslegerstange/Galgen, incl. Kipphalt

Bewertungen anzeigen »

Produktdetails

Wichtige Informationen auf einen Blick

Art.Nr. 8115.20

HissartAusleger

Mastformzylindrisch

MaterialAluminium

Höhe10 m

MastdurchmesserØ 100 mm

Telefonische Beratung

Unsere Hotline erreichen Sie Mo - Do. 7:30 - 17:00 Uhr / Fr. - 12:30 Uhr unter:

Ihr Preis

netto € 744,00 € 885,36

inkl. MwSt. zzgl. Frachtkosten

Menge

Die Lieferzeit beträgt 2-3 Wochen*

in den Warenkorb

kostenlose Anfrage stellen

Der preiswerteste unter den Ausleger-/Galgenmasten aus dem Baukasten der zylindrischen Mastrohre in 100mm Durchmesser mit Kippvorrichtung.

Ausstattung:

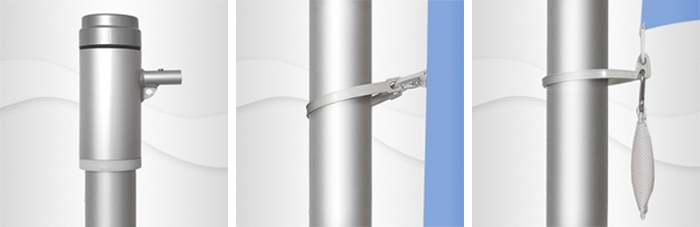

Mastrohr (ohne Nut) / Formschöner, drehbar gelagerter Absatz (Rotor), wartungsfrei, mit abnehmbarem Teleskopausleger aus Aluminium, silber eloxiert, Ø 25/20 mm, stufenlos verstellbar von 1,00 bis 1,60 m / 5 Fahnenschlingen / Kein Aufsteigen der Fahne bei Windböen durch Fahnengewicht am untersten Fahnenkarabiner / Kippvorrichtung auf Ankerkorb

Technische Daten:
Nennh. 10,0 m, Gesamtl. 10,0 m, D=100 mm, Teleskopausleger 100/160 cm, Mastrohr zylindrisch ohne Nut, silber eloxiert 20 my, 5 Fahnenschlingen, Fahnengewicht

Fahnenkonfektion:
Seitliches Besatzband mit Haken. Hohlsaum am oberen Tuchrand, Ø 30,00 mm, beidseitig offen. Oberster Haken muss unmittelbar unter dem Hohlsaum angenäht sein. Abstand der Haken max. 1,00 m. Die seitlichen Karabinerhaken werden in die lose mitgelieferten Fahnenschlingen eingehakt.
Die Fahnenschlingen drehen sich bei Windbelastung mit. Fahnengrößen (max.) von 1,50 x 5,00 m.
Die Kipphalterung auf Ankerkorb ist im Preis enthalten.

Hier finden sie schriftliches Begleitmaterial für den korrekten Aufbau ihres Fahnenmastes:

Detailierte Informationen zu 10m hoher Aluminium-Fahnenmast, ZD100, Ø 100mm,nicht hissbar, Auslegerstange/Galgen, incl. Kipphalt erhalten Sie hier im PDF-Format!

Montageanleitung für das mitgelieferte Zubehör!

Tipps und Auswahlkritierien für Ihre erfolgreiche Fahnenwerbung

Hissflaggen
Dieser Flaggentyp gilt international und insbesondere in der Schiffahrt als der "normale" Flaggentyp. Die Hissflagge wird an vertikalen (oder leicht schrägen) Flaggenmasten gehisst; sie ist breiter als hoch, wobei das Verhältnis der Breite zur Höhe in Deutschland meist 5:3 oder 3:2 beträgt. Bei gestreiften Flaggen werden die Streifen in Deutschland fast immer von oben nach unten (z.B. schwarz-rot-gold) angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas zum Flaggenstock verschoben.

Bannerfahnen
Die Bannerfahne ist im Prinzip eine Variante der Hängeflagge. Das Banner ist fest verbunden mit einem Querstab (Bannervorrichtung); an diesem Querstab wird das Banner dann von einem vertikalen oder horizontalen Flaggenstock gehisst. Das Banner ist höher als breit, wobei das Verhältnis von Breite zu Höhe üblicherweise zwischen 2:5 und 1:4 beträgt. Streifen, die in der Hissflagge von oben nach unten angeordnet sind, werden im Banner von links nach rechts angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas nach oben verschoben.

Hochformatfahnen
Die Hochformatfahne wird wie die Hissflagge an einem vertikalen Flaggenmast gehisst; sie ist jedoch höher als breit, wobei das Verhältnis der Breite zur Höhe meist etwa 1:3 beträgt. Die Anordnung von Streifen ist nicht standardisiert, d.h. die in einer Hochformatfahne waagrecht angeordneten Streifen werden auch in Knatterflaggen manchmal waagrecht, manchmal senkrecht angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas nach oben verschoben.

Hochformatfahnen mit Ausleger
Dies ist eine Variante der Hochformatfahne, wobei die Flagge nicht nur am vertikalen Flaggenmast befestigt ist, sondern auch an einem Ausleger, so dass die Flagge auch ohne Wind immer voll entfaltet ist. Diese Flaggenvariante wird nur selten für offizielle Flaggen verwendet, aber häufig für dekorative und Werbeflaggen.

Bei diesem Mast ist keine zus?tzliche Befestigung notwendig, da dieser Mast nur mit einer Kipphalterung aufgestellt werden darf! (Kipphalterung bereits im Preis inbegriffen)

Benötigtes Zubehör:

Art.Nr.	Bezeichnung	Preis (netto)	Preis (brutto)

Weiteres Zubehör: (bei Erstbestellung im Set enthalten)

Art.Nr.	Bezeichnung	Preis (netto)	Preis (brutto)
8184.26	Fahnenschlinge 100 Set für Masten-Ø 100 mm	11,30 €	13,45 €
8183.18	Fahnengewicht 450 g.	10,30 €	12,26 €
8183.07	Teleskopausleger 100/160 cm FDS	32,00 €	38,08 €
8183.07	Teleskopausleger 100/160 cm FDS	32,00 €	38,08 €

Ausschreibungstext

Aluminium-Fahnenmast alfa  ZD100, Nennhöhe 10 Mtr.

Mit Drehausleger 360°, nicht hissbar, Teleskopausleger 100 – 160 cm, Ø 25 mm.
Mastrohr zylindrisch, einteilig mit Nut, Werkstoff EN AW-6082T6, silber eloxiert E6/EV1.

Mastdurchmesser:		Ø 100 x 5,0 mm
Mastrohr NH / GL / EL:		7,0 - 10,0 m / 7,8 – 10,0 m / 0,8 m
Fahnentuchgröße (NH 7-8 m):	max. 4,00 x 1,50 m im Hochformat bei 130 gr/m2
Fahnentuchgröße (NH 9-10 m):	max. 5,00 x 1,50 m im Hochformat bei 130 gr/m2
Standard-Masteinbau (NH 7-9 m):	- in Zentrierhülse
Optional für NH 7-9 m:		- in Bodenhalterung  Vario
		                - auf Kipphalterung, Sockelteil mit Justierankern M16
		               (3 Stück), Erdlänge 0,45 m
Standard-Masteinbau (NH 10 m):	- nur auf Kipphalterung

Mastzopf mit formschöner Mastkappe. Drehausleger 360° bestehend aus HD-PE-Rotorträger, Rotor und abnehmbaren Teleskopausleger.
Mastkappe hergestellt aus Siluminguss, RAL 9006 pulverbeschichtet.
Rotor und Teleskopausleger aus Aluminium, silber eloxiert E6/EV1.

Mastrohr, Drehausleger korrosions- und wartungsfrei.

Die Fahnenmontage erfolgt durch Aufstecken des Hohlsaumes auf das Auslegerrohr, die seitliche Befestigung am Mastrohr durch Einhaken der Fahnenkarabiner in die zum Lieferumfang gehörenden Fahnenschlingen. Das Fahnenstrafferband (= unterste Fahnen-schlinge) ist mit doppelter Öse zum Einhaken von Fahnenkarabiner und des Fahnenstraffergewichtes ausgestattet.

Mastrohre statisch nachgewiesen nach DIN EN 1991-1-4/NA Windzone I.
Eine Musterstatik ist im Auftragsfall kostenfrei vorzulegen, ebenso Nachweis der GS-
Zulassung sowie einer CE-Konformitätserklärung. Fundamentplan und Bedienungs-anleitung sind der Lieferung beizufügen.

Fahnenmast fertig montiert und hissbereit ausgestattet, einschließlich Teleskopausleger, 5 Fahnenschlingen, 1 Fahnenstrafferband, 1 Fahnenstraffergewicht.

Type alfa  ZD100 (NH 10 m), Standard-Masteinbau in Zentrierhülse

Zentrierhülse aus Aluminium
Alternativ für NH 7, 8, 9 m:
-Bodenhalterung  Vario, aus Stahl, feuerverzinkt
-Kipphalterung, aus Stahl, feuerverzinkt

Type  ZD100 (NH 10 m), Standard-Masteinbau auf Kipphalterung
Mastpreis einschließlich Kipphalterung

Legende:
NH = Nennhöhe des Fahnenmasten über Gelände
GL = Gesamtlänge des Fahnenmasten (NH + EL)
EL = Erdlänge des Fahnenmasten (Fundamenteinstand)
