Fahnenmast FlagLight US Nennhöhe 10,0m

Name: Fahnenmast FlagLight US Nennhöhe 10,0m
Brand: Fahnenzentrum Neumeyer-Abzeichen
SKU: 8165.15
Price: 1842.00 EUR
Availability: InStock

Bewertungen anzeigen »

Technische Daten

Art.Nr. 8165.15

HissartInnenseilführung

Mastformzylindrisch

MaterialAluminium

Höhe10 m

MastdurchmesserØ 100 mm

Speditionsversand nach Deutschland ab 108 €
Genauer Preis nach PLZ im Warenkorb · Mengenrabatte bei mehreren Masten

Mengenrabatt für Masten ab 3 Stück · Details

ab 3−2 % ab 6−3 % ab 9−4 % ab 12−5 % ab 15−6 % ab 20−7 % ab 25−8 %

Gilt ausschließlich für Masten, bei Lieferung an dieselbe Abladestelle und denselben Auftraggeber. Der Rabatt wird automatisch im Warenkorb abgezogen.

Telefonische Beratung

Unsere Hotline erreichen Sie Mo - Do. 7:30 - 17:00 Uhr / Fr. - 12:30 Uhr unter: +49 (0)9833 98894-0

Ihr Preis

netto € 1.842,00 € 1.842,00

inkl. MwSt. zzgl. Frachtkosten

Lieferzeit ca. 10–15 Werktage

Kipphalterung im Preis enthalten. Dieser Mast wird auf einer Kipphalterung aufgestellt – eine zusätzliche Bodenhülse ist weder nötig noch separat zu bestellen.

In den Warenkorb

Antwort i.d.R. innerhalb 1 Std. (Mo–Fr) · unverbindlich & kostenlos

5 Jahre Garantie

Kauf auf Rechnung für Behörden & Kommunen

Käuferschutz & sichere Zahlung

Zahlungsarten:

Fahnenmast FlagLight US Nennhöhe 10,0m Art.-Nr. 8165.15

– inkl. MwSt. · inkl. Zubehör

Windstabile, verwindungssteife Konstruktion für den ständigen Außeneinsatz
Eloxiertes Aluminium – korrosionsfrei, UV- & witterungsbeständig
5 Jahre Garantie · Made in Germany
Als Komplett-Set: Bodenhülse & Zubehör direkt mitbestellbar

Fahnenmast FlagLight US Nennhöhe 10,0m trägt bei uns die Art.-Nr. 8165.15 und ist gekennzeichnet durch Nennhöhe 10 m, Mastdurchmesser 100 mm, Innenseilführung, zylindrische Bauform. Diese Ausführung ist ab 1.842,00 € inkl. MwSt. erhältlich.

10 m über Grund – damit ist der Mast für repräsentative Standorte, Industrieareale und Mastengruppen ausgelegt. Empfehlenswert sind Hochformatfahnen mit 500 bis 700 cm Länge, im Querformat Formate um 150 × 350 cm. Der Mast wird in eine einbetonierte Bodenhülse gesetzt; die angegebenen 10 m sind die sichtbare Höhe über Grund, die Gesamtlänge fällt entsprechend größer aus. Passend zum Rohrdurchmesser von 100 mm wählen Sie die Bodenhülse. Den passenden Fundamentplan finden Sie im Reiter „Anleitungen“. Aluminium als Werkstoff und ein zylindrischer Rohrquerschnitt mit 100 mm Durchmesser kennzeichnen die Bauform. Die Innenseilführung läuft geschützt im Mastinneren und erschwert unbefugtes Abhissen.

Fahnenmast FlagLight 10.0-US

Nennhöhe / Gesamtlänge 10,00 m,

mit Fahnenbeleuchtung, Mastrohr zylindrisch, Ø 100 x 5 mm, Werkstoff Aluminium EN AW-6082T6, silber eloxiert, verdeckt laufende Hissvorrichtung in aufgesetzter C-Schiene, 5 KS-Fahnentuchhalter, hissbarer Teleskopausleger 100/160 für max. Fahnenbreite 1,50 m, Fahnenstraffer unverlierbar in C-Schiene, PES-Hissseil, Belegklampe sperrbar, 2 Stück am Mastrohr gegenüberliegend montierte LED-Spots zur homogenen Fahnenbeleuchtung, Höhenlage der Spots 5,00 m, Ausrichtung zur Mastspitze, Leistung je 20 Watt, Schutzart IP 67, Lichtfarbe 4000K, Lichtleistung je 2200 lm, Abstrahlwinkel 13°, E-Installation eingebaut im starren Standrohr, bestehend aus: Klemmdose für Einspeisung, Trafo 230/36 V, Stromdrehkontakt, Zuleitung zu LED-Spots mit Verpressung IP67, Drehlagerung 360° auf starrem Standrohr, Masteinbau auf Kipphalterung (Größe 314) mit Sicherheitsscharnier, einschließlich Sockelteil (Kipphalterung und Sockelteil aus Stahl, feuerverzinkt),

Mastrohr beflaggt standsicher für Fahnengröße 5,00 x1,50 m nach DiN EN 1991-1-4/NA Windzone I,

Fahnenmast FlagLight US Nennhöhe 10,0m - Ausleger am Mastkopf mit fest montierter Fahne — Ausleger am Mastkopf mit fest montierter Fahne

Fahnenmast FlagLight US Nennhöhe 10,0m - Führungsschiene am Mastrohr — Führungsschiene am Mastrohr

Fahnenmast FlagLight US Nennhöhe 10,0m - Halter für die untere Fahnenecke — Halter für die untere Fahnenecke

Fahnenmast FlagLight US Nennhöhe 10,0m - Unterer Anschlag der Führungsschiene — Unterer Anschlag der Führungsschiene

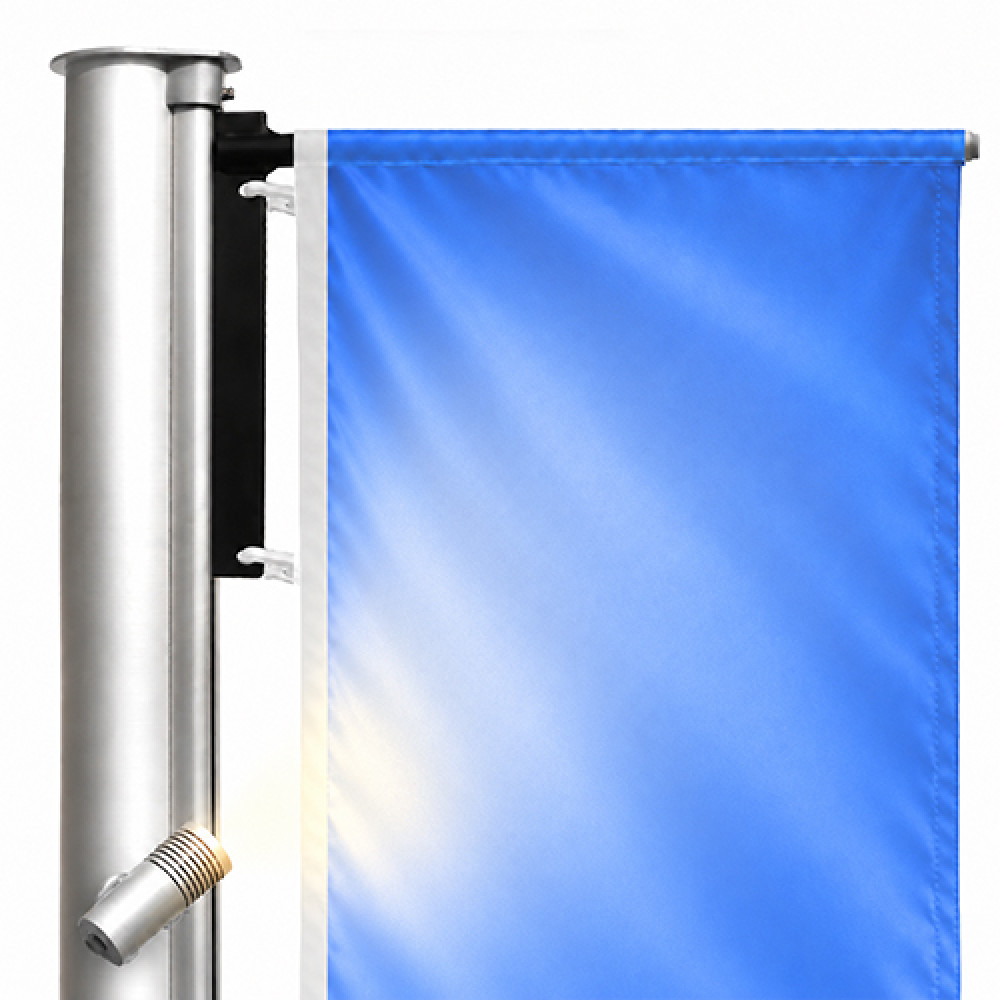

Fahnenmast FlagLight US Nennhöhe 10,0m - Zwei LED-Spots, gegenüberliegend am Mastrohr — Zwei LED-Spots, gegenüberliegend am Mastrohr

Alle Unterlagen zu diesem Mast – zum Ansehen oder Ausdrucken:

Produktinformation Technische Daten, Maße und Lieferumfang zu diesem Mast PDF · 476 KB Datenblatt FlagLight PDF · 5 KB Fundamentplan Maße und Ausführung des Betonfundaments PDF · 285 KB Tipps zur Fahnenwerbung Auswahlkriterien für Größe, Material und Gestaltung PDF · 101 KB

Wird geladen...

Bei diesem Mast ist keine zusätzliche Befestigung notwendig, da dieser Mast nur mit einer Kipphalterung aufgestellt werden darf! (Kipphalterung bereits im Preis inbegriffen)

Ausschreibungstext

Aluminium-Fahnenmast FlagLight-US, Nennhöhen 7, 8, 9, 10 m
Mastrohr mit Drehlagerung 360°, Rohrform zylindrisch, nahtlos, einteilig, Werkstoff
EN AW-6082T6. Verdeckt laufende Hissvorrichtung in aufgesetzter C-Schiene, Teleskopausleger. LED-Spots zur beidseitigen homogen Fahnenbeleuchtung, 2 x 20 Watt. Die Befestigung der LED-Spots erfolgt mittels formschöner Beschläge aus Edelstahl am Mastrohr auf Höhe des unteren Fahnensaums. Zur optimalen Einrichtung des Lichtkegels auf die Fahne sind die Beschläge dreh- und kippbar ausgeführt. Kabelvorinstallation im Mastrohr, Kabelausführung über Flanschdichtung und Schraubflansch.
Mastrohr, C-Schiene mit Ausleger und Gehäuse der LED-Spots silber eloxiert E6/EV1.

Mastdurchmesser:		Ø 100 x 5,0 mm
Teleskopausleger		100 – 160 cm, Ø 25 mm
Fahnentuchgröße (NH 7-8 m):		max. 4,00 x 1,50 m im Hochformat bei 130 gr/m2
Fahnentuchgröße (NH 9-10 m):	max. 5,00 x 1,50 m im Hochformat bei 130 gr/m2
Standard-Masteinbau:		- nur auf Kipphalterung, Sockelteil mit Justierankern M16 (3 Stück), Erdlänge 0,45 m

Mastrohr mit axial aufgesetzter C-Schiene zur Führung des Langschlittens mit abnehmbarem Teleskopausleger, der KS-Fahnentuchhalter und des unverlierbaren Fahnenstraffers. PES-Hissseil in C-Schiene umlaufend eingebaut, Schließklampe mit sperrbarem Deckel. Bedienpunkt der Hissvorrichtung 1,20 m über Fußpunkt.

Fußflansch mit mittiger Bohrung und aufgeschweißtem Standrohr 70 cm hoch, mit einliegender Servicetüre. Standrohr im Durchmesser des drehbar aufgesetzten Mast-
rohres. Drehlagerung des Mastrohres wartungsfrei ausgeführt mittels gekapselten
Kugellagern. Fußflansch mit Kippscharnier und Sockelteil. Alle Stahlteile feuerverzinkt,
Standfuß und Fußflansch zusätzlich pulverbeschichtet RAL 9006.

Elektrovorinstallation im Niederspannungsbereich (? 48 Volt) bestehend aus:
-2 Stück LED-Spots (2x 20 Watt), in formschönem Aluminiumgehäuse, silber eloxiert, Farbtemperatur 4000K, Abstrahlwinkel 13°, je 2200 lm, Schutzklasse IP67
-1 Stück LED-Netzteil, DC48V, 60W, 2,5A
-1 Schleifkontakt, 3A, 240 VAC/DC

Die Fahnenmontage erfolgt durch aufstecken des Hohlsaumes auf den Teleskopausleger, die seitlichen Kunststoff-Karabiner werden in die KS-Fahnentuchhalter eingehakt.
Am bereits vormontierten, unverlierbaren Fahnenstraffer wird der unterste Fahnen-karabiner eingehakt.

Mastrohr standsicher nach DIN EN 1991-1-4/NA Windzone I.
Eine Musterstatik ist im Auftragsfall kostenfrei vorzulegen, ebenso Nachweis der GS-
Zulassung sowie einer CE-Konformitätserklärung. Fundamentplan und Bedienungs-anleitung sind der Lieferung beizufügen.

Fahnenmast fertig montiert und hissbereit ausgestattet, einschließlich Teleskopausleger,
4 bzw. 5 (ab NH 9 m) Stück KS-Fahnentuchhalter, 1 Fahnenstraffer unverlierbar, 2 Schlüssel für Steckschloss. Die Lieferung des Lichtaufsatzes erfolgt elektrisch und mechanisch anschlussfertig.

Type FlagLight (NH 7, 8, 9, 10 m), Einbau Flanschwelle mit Kipphalterung
Mastpreis einschließlich Kipphalterung, Sockelteil	, NH _____				€


Legende:
NH = Nennhöhe des Fahnenmasten über Gelände
GL = Gesamtlänge des Fahnenmasten (NH + EL)
EL = Erdlänge des Fahnenmasten (Fundamenteinstand)


Fahnenzentrum
Neumeyer-Abzeichen e. K.
Höfelbeetstr. 20,
D-91719 Heidenheim
Telefon: +49 (0)9833 / 98894-0

Wird geladen...

Häufige Fragen zu diesem Masten

Fundamentplan für diesen Masten (PDF) Maße des Betonfundaments, Einbautiefe der Bodenhülse und Betongüte – direkt zum Ausdrucken für Ihren Tiefbauer.

Betrieb & Wartung Maßgeblich sind die Montage- und Betriebsanleitung, die dem Mast beiliegen. Zur Orientierung: ab welcher Windstärke die Fahne herunter sollte und wie Sie sie schonend einholen und lagern. Seil, Rolle, Bodenhülse und Mastfuß regelmäßig sichtprüfen, nach einem Sturm zusätzlich.

Technische Eckdaten

Mastrohr: Ø 100 mm, Wandstärke 5,0 mm
Max. Fahnengröße: max. 5,00 x 1,50 m im Hochformat
Ausleger: Teleskopausleger 100 – 160 cm, Ø 25 mm
Dreht die Fahne mit?: Ja – das Mastrohr ist 360° drehbar gelagert.

Brauchen Fahnenmasten ein Fundament?

Ja, Fahnenmasten sollten in jedem Fall ein Fundament haben! Es wird in der Regel eine Bodenhülse einbetoniert, in die der Fahnenmast hinterher einfach gesteckt wird. Der Mast kann so jederzeit wieder einfach aus der Bodenhülse entnommen werden.

Welcher Beton wird für das Fundament benötigt?

Beton C 25/30, diese Information können Sie aber auch nochmals auf dem Fundamentplan entnehmen. Der Beton mit der Bezeichnung C 25/30 kann dann im Fachhandel (Betonwerk, Baustoffhandel) erworben werden.

Muss das Fundament bzw. der Fahnenmast von einem Fachbetrieb eingebaut werden?

Mit etwas Handwerklicher Begabung ist es jeden Heimwerker möglich, nach der mitgelieferten Anleitung das Fundament und den Fahnenmast selbst einzubauen. Es ist nicht zwingend erforderlich das dies durch einen Fachbetrieb geschehen muss.

Welche Vorteile hat eine innen liegende Hissvorrichtung?

Fahne und Mast sind erheblich besser gegen Diebstahl bzw. Vandalismus gesichert. Oft sind Maste mit innen liegender Hissvorrichtung auch komfortabler in der Bedienung (z.B. durch Kurbelbetätigung). Sie ist weniger anfällig gegen Schmutz und Feuchtigkeit. Des weiteren ist die innen liegende Seilführung geräuscharmer, da Sie nicht gegen den Masten schlagen kann.

Ist es möglich einen Fahnenmasten mit einem Ausleger nachzurüsten?

ZI- Masten mit Innenseilführung auf ZA- Masten umzurüsten ist kein Problem. Der Masten erhält dann einen Ausleger der hissbar ist. Die Serie Z mit Standardhissvorrichtung kann man auf ZD umrüsten, diese sind nicht hissbar. Sonstige Masten bitte auf Anfrage.

Welche Vorteile hat ein beleuchteter Fahnenmast?

Ihre Fahne ist auch Nachts und von weitem gut zu erkennen. Des weiteren haben Sie die Möglichkeit die Parkplatzbeleuchtung mit der Mastbeleuchtung zu kombinieren. Eine Fahnenmastbeleuchtung fördert das Beziehungsmarketing.
