8m hoher elliptischer drehbarer Mast, EA-W120-8, Innenseilführung, Auslegerstange/Galgen trägt bei uns die Art.-Nr. 8515.61 und ist gekennzeichnet durch Nennhöhe 8 m, Ausleger/Galgen, elliptische Bauform. Sie erhalten dieses Modell bei uns ab 905,00 € inkl. MwSt.
Bei einer Nennhöhe von 8 m wirkt der Mast auch auf größeren Gewerbeflächen und Parkplätzen weithin sichtbar. Bei der Fahnenwahl orientieren Sie sich an 400 bis 550 cm Länge im Hochformat, im Querformat an etwa 150 × 300 cm. Das Fundament nimmt eine Bodenhülse auf, aus der die 8 m Nennhöhe herausragen. Den passenden Fundamentplan finden Sie im Reiter „Anleitungen“. Über die Auslegerstange (Galgen) hängt die Fahne frei aus und bleibt auch bei Windstille lesbar.

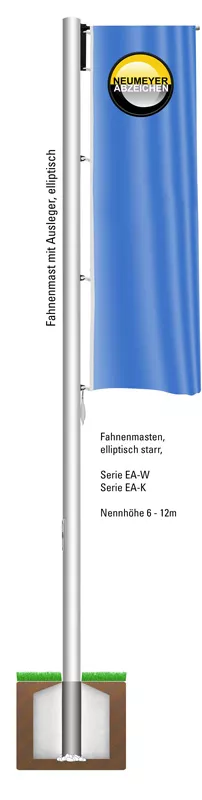

Fahnenmasten mit Drehlagerung 360° und hissbarem Ausleger/Galgen.
Mastrohre aus Aluminium mit elliptischem Querschnitt, statisch und aerodynamisch optimiert. Neben der größtmöglichen Standsicherheit bietet die Mastrohrform den Vorteil der geringstmöglichen Geräuschimmission bei Starkwind.
Durch statische und aerodynamische Optimierung der Mastrohre gewährleisten die Masten in beflaggtem Zustand bis zur Nennhöhe von 12 m die Standsicherheit nach DIN EN 1991-1-4/NA für die Windzone I. Bei den Nennhöhen bis 9 m (einschließlich) ist – ebenfalls in beflaggtem Zustand – serienmäßig die Standsicherheit für die Windzone 2 gewährleistet.
Der Nutzen der Drehlagerung der Mastrohre liegt darin, dass sowohl Fahne als auch Hissvorrichtung gleichzeitig „aus dem Wind“ drehen. Ein „Wickeln“ der Fahne oder „Verheddern“ bei turbulentem Wind und bei Regen wird dadruch vermieden.
Nennhöhe 8,00 m, Gesamtlänge 8,80 m
Mastrohr aus Aluminium, Werkstoff EN AW-6082T6, silber eloxiert E6/EV1, Profilquerschnitt 120 x 140 mm, elliptisch, aerodynamisch und statisch optimiert, mit angeformter Nut für innenliegende Hissvorrichtung, Innenseilführung mit PES-Hissseil, Bedienpunkt sperrbar mit bündig einliegendem VA-Deckel mit Hebelschloss, Zugschlitten, Fahnentuchhalter (5 Stück) Teleskopausleger 100/160 cm, Hissen von Kederfahnen möglich, Mastrohrmontage auf Steckwelle mit Drehlagerung, Stahlbodenhülse Ø 88,9 x 8 mm, 0,8 m tief mit 3 Stellschrauben M12 für lotrechte Mastmontage, Mastrohr beflaggt standsicher nach DIN EN 1991-1-4/NA Windzone II, Mastgewicht 80 kg
Technische Daten
Nennhöhe (NH): 8,00m, Gesamtlänge (GL): 8,80m, Profilquerschnitt: 120/140 Standsicherheit nach EN-1991-1-4/NA wird erfüllt
Seitliches Besatzband mit Haken. Hohlsaum am oberen Tuchrand, Ø 30 mm, beidseitig offen. Oberster Haken muss unmittelbar unter dem Hohlsaum angenäht sein. Abstand der Haken max. 1,00 m, max. Tuchbreite m 1,50 x 4m, Die Fahne wird mit ihrem Hohlsaum auf das Auslegerrohr aufgesteckt. Der oberste Fahnenkarabiner hakt in die Bohrung des Langschlittens ein, die übrigen Karabiner in die Ösen der Fahnentuchhalter. Das Fahnengewicht mit VAKarabiner wird im untersten Fahnentuchhalter eingehakt und verhindert so das Aufsteigen der Fahne bei Böen.
Stahlbodenhülse ist im Preis enthalten.
Alternativen zum oben empfohlenen Zubehör – nicht im Lieferumfang des Artikels enthalten, nur bei Bedarf zusätzlich bestellen.
| Nennhöhe in m | Fahnengröße in cm |
| 5 | 80x200 |
| 6 | 100x300 |
| 7 | 150x350 |
| 8 | 100x400 |
| 9 | 120x500 |
| 10-12 | größer |
| Nennhöhe in m | Fahnengröße in cm |
| 5 | 120x80 |
| 6 | 150x120 |
| 7 | 180x120 |
| 8 | 200x120 |
| 9 | 225x150 |
| 10 | 250x150 |
| 12 | 300x200 |
Deutschland ist nach DIN EN 1991-1-4/NA in vier Windzonen eingeteilt. Maßgeblich ist der Basiswert der Windgeschwindigkeit vb,0 an Ihrem Aufstellort:
| Windzone | vb,0 | entspricht ca. | typische Lage |
|---|---|---|---|
| Windzone 1 | 22,5 m/s | 81 km/h | Binnenland Süd- und Mitteldeutschland |
| Windzone 2 | 25,0 m/s | 90 km/h | große Teile Mittel- und Ostdeutschlands |
| Windzone 3 | 27,5 m/s | 99 km/h | norddeutsches Binnenland, Küstenhinterland |
| Windzone 4 | 30,0 m/s | 108 km/h | Nord- und Ostseeküste sowie Inseln |
Welche Windzone gilt bei mir? Die Zuordnung erfolgt nach Landkreis bzw. kreisfreier Stadt. Die vollständige Karte finden Sie hier:
» Windzonenkarte Deutschland als PDF herunterladen
Was bedeutet die Angabe auf der Produktseite? In den technischen Daten unserer Masten finden Sie eine Angabe wie „unbeflaggt nach DIN EN 1991-1-4/NA Windzone I“. Das ist der statische Nachweis des Mastrohrs – er sagt, bis zu welcher Windzone der Mast ohne Fahne rechnerisch nachgewiesen ist. Diese Angabe ist kein Ausschlusskriterium für höhere Windzonen, sondern die Grundlage für die Auslegung.
Ich wohne in Windzone 2, 3 oder 4 – was nun? Dann ist die Ausführung entscheidend: Art der Bodenbefestigung (Bodenhülse oder Kipphalterung), Fundamentgröße, Masthöhe und vor allem die Fahnengröße. Häufig lässt sich derselbe Mast durch eine andere Befestigung oder eine kleinere Fahne auch in einer höheren Windzone einsetzen. Bei mehreren unserer Baureihen ist die Standsicherheit bis Nennhöhe 9 m serienmäßig auch für Windzone 2 gewährleistet.
Bitte fragen Sie uns: Nennen Sie uns Aufstellort (PLZ), gewünschte Masthöhe und Fahnengröße – wir prüfen die Eignung für Ihre Windzone und nennen Ihnen die passende Ausführung. Telefon 09833 98894-0 oder über unser Kontaktformular.
Hinweis: Maßgeblich für die Standsicherheit am konkreten Standort ist immer der Einzelnachweis nach DIN EN 1991-1-4/NA unter Berücksichtigung von Geländekategorie, Gebäudeumfeld und Fundament. Bei Sturmwarnung ist die Fahne einzuholen.
