10m hoher Polyesterharzmasten mit Ausleger/Galgen, dreh- und hißbar / Innenseilführung, GFK-KAT

Bewertungen anzeigen »

Produktdetails

Wichtige Informationen auf einen Blick

Art.Nr. 8128.50

HissartAusleger

Mastformkonisch

MaterialGFK

Höhe10 m

Telefonische Beratung

Unsere Hotline erreichen Sie Mo - Do. 7:30 - 17:00 Uhr / Fr. - 12:30 Uhr unter:

Anfrage

Produkt auf Anfrage

Menge

Die Lieferzeit beträgt 2-3 Wochen*

kostenlose Anfrage stellen

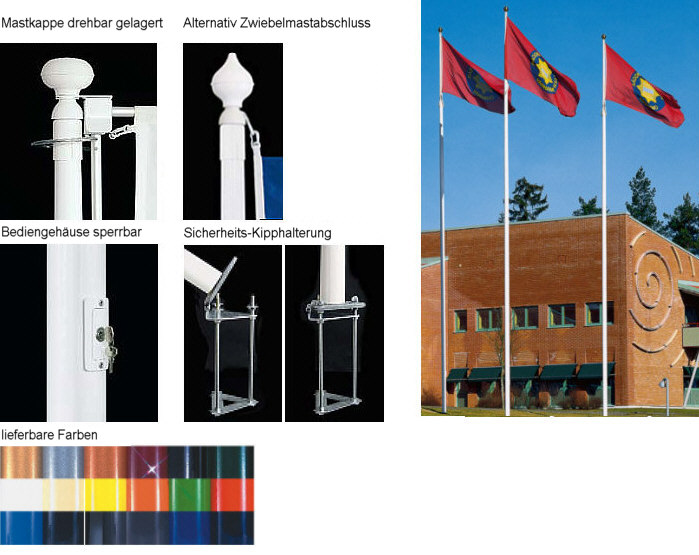

Innenseilführung mit Perlon-Hissseil, im Mastrohr laufend. Hoher Bedienkomfort und größtmöglicher Diebstahlschutz. Hissseil 2-teilig, mit Drehschäkel, Mastkappe drehbar gelagert, mit integrierter Seilumlenkung. Bediengehäuse mit Schnellfixiersystem -SFS für das Hissseil und schließbarem Türchen. Mastabschluss aus formschönem Pilz aus Alu, weiß.

Ausstattung:
1 Auslegerrohr / 5 KS-Fahnenschlingen / ein Fahnengewicht 1,3 kg / 2 Schlüssel / Kipphalterung mit Sicherheitsscharnier

Technische Daten:
Nennh.(NH): 10,00m, Fundamenteinstand: 0,45m Durchmesser oben = 65mm Durchmesser unten = 135mm

Fahnenkonfektion:
Eine besondere Fahnenkonfektion ist nicht erforderlich. Es können alle gängigen, frei auswehenden Fahnenarten bis zur max. Fahnengröße von 1,50 x 5 m gehisst werden. Bannerfahnen, die nach unten abgespannt werden, sind für Dauerbeflaggung wenig geeignet und bei Sturm abzunehmen.

Kipphalterung mit Sicherheitsscharnier im Preis enthalten.

Hier finden sie schriftliches Begleitmaterial für den korrekten Aufbau ihres Fahnenmastes:

Detailierte Informationen zu 10m hoher Polyesterharzmasten mit Ausleger/Galgen, dreh- und hißbar / Innenseilführung, GFK-KAT erhalten Sie hier im PDF-Format!

Tipps und Auswahlkritierien für Ihre erfolgreiche Fahnenwerbung

Hissflaggen
Dieser Flaggentyp gilt international und insbesondere in der Schiffahrt als der "normale" Flaggentyp. Die Hissflagge wird an vertikalen (oder leicht schrägen) Flaggenmasten gehisst; sie ist breiter als hoch, wobei das Verhältnis der Breite zur Höhe in Deutschland meist 5:3 oder 3:2 beträgt. Bei gestreiften Flaggen werden die Streifen in Deutschland fast immer von oben nach unten (z.B. schwarz-rot-gold) angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas zum Flaggenstock verschoben.

Bannerfahnen
Die Bannerfahne ist im Prinzip eine Variante der Hängeflagge. Das Banner ist fest verbunden mit einem Querstab (Bannervorrichtung); an diesem Querstab wird das Banner dann von einem vertikalen oder horizontalen Flaggenstock gehisst. Das Banner ist höher als breit, wobei das Verhältnis von Breite zu Höhe üblicherweise zwischen 2:5 und 1:4 beträgt. Streifen, die in der Hissflagge von oben nach unten angeordnet sind, werden im Banner von links nach rechts angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas nach oben verschoben.

Hochformatfahnen
Die Hochformatfahne wird wie die Hissflagge an einem vertikalen Flaggenmast gehisst; sie ist jedoch höher als breit, wobei das Verhältnis der Breite zur Höhe meist etwa 1:3 beträgt. Die Anordnung von Streifen ist nicht standardisiert, d.h. die in einer Hochformatfahne waagrecht angeordneten Streifen werden auch in Knatterflaggen manchmal waagrecht, manchmal senkrecht angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas nach oben verschoben.

Hochformatfahnen mit Ausleger
Dies ist eine Variante der Hochformatfahne, wobei die Flagge nicht nur am vertikalen Flaggenmast befestigt ist, sondern auch an einem Ausleger, so dass die Flagge auch ohne Wind immer voll entfaltet ist. Diese Flaggenvariante wird nur selten für offizielle Flaggen verwendet, aber häufig für dekorative und Werbeflaggen.

Ausschreibungstext

GFK-Fahnenmast alfa  GFK-KAT, Nennhöhe 10 Mtr.

Mastrohre aus glasfaserverstärkten Kunststoff (Polyester), konisch, einteilig, weiß durchgefärbt. Drehausleger 360°, Rohrausleger L=1,50 m, hissbar. Hissvorrichtung als Innenseilführung und Bediengehäuse Linus. Mastkopf drehbar gelagert.

Mastdurchmesser (NH 7, 8, 9 m):	Ø 120/65 mm
Mastdurchmesser (NH 10, 12 m):	Ø 140/65 mm
Mastrohr NH / GL / EL:		7,0 – 12,0 m / 7,0 – 12,0 m / 0,45 m
Fahnentuchgröße (NH 7, 8 m):	  max. 4,00 x 1,50 m im Hochformat bei 130 gr/m2
Fahnentuchgröße (NH 9, 10, 12 m): max. 5,00 x 1,50 m im Hochformat bei 130 gr/m2
Standard-Masteinbau:		- nur auf Kipphalterung, Sockelteil mit Justierankern
		                M16 (3 Stück), Erdlänge 0,45 m

Mastkopf drehbar gelagert, Abschluss in Pilzform. Innenseilführung mit zweiteiligen PES-Hissseil und Drehschäkel. Innenseil Ø 5 mm, Außenseil Ø 6 mm. Drehausleger aus Aluminiumrohr Ø 25 mm. Hissseilfixierung in aufliegenden Bediengehäuse Linus. Bedienpunkt 1,10 m über Mastfuss.

Sämtliche Anbauteile in Weiß (RAL 9016) beschichtet. Rohrausleger silber eloxiert E6/EV1.

Die Fahnenmontage erfolgt durch Aufstecken des Hohlsaumes auf den Rohrausleger, die seitlichen Kunststoff-Karabiner werden in die KS-Fahnenschlingen eingehakt. In der untersten Fahnenschlinge wird zudem das Fahnenstraffergewicht mit VA-Karabiner befestigt.

Mastrohre und Halterungen in unbeflaggten Zustand standsicher bis zu einer Windgeschwindigkeit von 160 km/h.

Fahnenmast fertig montiert und hissbereit ausgestattet, einschließlich Rohrausleger
1,5 m, 5 bzw. 6 (ab NH 10 m) KS-Fahnenschlingen, 1 Fahnenstraffergewicht 1,3 kg,
2 Schüssel für Hebelschloss.

Type alfa  GFK-KAT (NH 10 m), Standard-Masteinbau auf Kipphalterung
Mastpreis einschließlich Kipphalterung

Legende:
NH = Nennhöhe des Fahnenmasten über Gelände
GL = Gesamtlänge des Fahnenmasten (NH + EL)
EL = Erdlänge des Fahnenmasten (Fundamenteinstand)
