7m hoher zylindr. Aluminium-Fahnenmast, Ø=75mm, ( Z75-7 )

Bewertungen anzeigen »

Art.Nr.: 8107.07
Hissart: Außenseil
Mastform: zylindrisch
Material: Aluminium
Höhe: 7 m
Mastdurchmesser: Ø 75 mm

Sie möchten telefonisch bestellen
Unsere Hotline erreichen Sie Mo–Do 7:30–17:00 Uhr / Fr. bis 12:30 Uhr unter:

netto € 194,00
€ 230,86
inkl. MwSt. zzgl. Frachtkosten

Menge

Die Lieferzeit beträgt 2-3 Wochen*

kostenlose Anfrage stellen

Das außenliegende Hissseil mit Umlenkrolle und Belegklampe ist die Standardhissvorrichtung: preiswert, robust und einfach zu bedienen.
Der hochwertige Werkstoff EN AW-6082T6 gewährleistet dauerhafte Standsicherheit. Die Eloxalschicht nach Euras-Norm DIN 17611 (mindestens 20micro Schichtstärke) garantiert eine langlebige, gute Oberflächenoptik.

Ausstattung

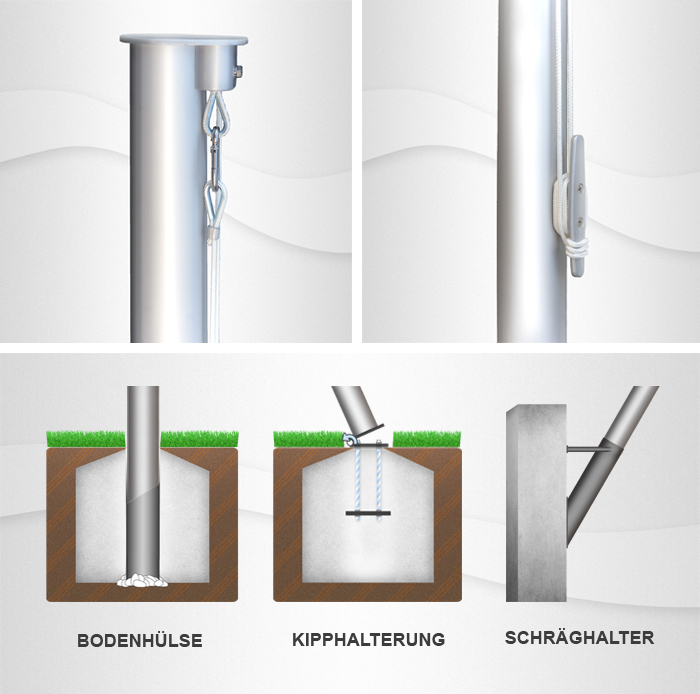

Formschöne Kopfkappe aus Siluminguss mit integrierter Seilrolle / Perlon-Hissseil Ø 5mm / beidseitig Kauschenpressung / VA-Karabiner / Belegklampe aus Aluguss, höhenverstellbar 160mm hoch / Kopfkappe und Belegklampe grau KS-beschichtet.

Lieferung:
Demontiert für den Selbstzusammenbau. Der Zusammenbau ist nach Anleitung sehr komfortabel und einfach vorzunehmen. Bohrungen etc. sind nicht erforderlich.

Technische Daten
Nennhöhe 7m, Gesamtlänge 7,60m, Mastrohr zylindrisch, Ø=75mm, Wandstärke = 3mm

Fahnenkonfektion:
Z75 Masten sind zulässig für eine maximale, frei auswehende Fahnenfläche von 1,50 x 4,00 m. Die Fahne ist ab der Windstärke 9 Beaufort (ab 75 km/h) bei dem 7m hohen Mast abzunehmen!

Hier finden Sie schriftliches Begleitmaterial für den korrekten Aufbau Ihres Fahnenmastes:

Detaillierte Informationen (PDF)

Montage von Zubehörteile

Tipps für Ihre erfolgreiche Fahnenwerbung

Hissflaggen
Dieser Flaggentyp gilt international und insbesondere in der Schiffahrt als der "normale" Flaggentyp. Die Hissflagge wird an vertikalen (oder leicht schrägen) Flaggenmasten gehisst; sie ist breiter als hoch, wobei das Verhältnis der Breite zur Höhe in Deutschland meist 5:3 oder 3:2 beträgt. Bei gestreiften Flaggen werden die Streifen in Deutschland fast immer von oben nach unten (z.B. schwarz-rot-gold) angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas zum Flaggenstock verschoben.

Bannerfahnen
Die Bannerfahne ist im Prinzip eine Variante der Hängeflagge. Das Banner ist fest verbunden mit einem Querstab (Bannervorrichtung); an diesem Querstab wird das Banner dann von einem vertikalen oder horizontalen Flaggenstock gehisst. Das Banner ist höher als breit, wobei das Verhältnis von Breite zu Höhe üblicherweise zwischen 2:5 und 1:4 beträgt. Streifen, die in der Hissflagge von oben nach unten angeordnet sind, werden im Banner von links nach rechts angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas nach oben verschoben.

Hochformatfahnen
Die Hochformatfahne wird wie die Hissflagge an einem vertikalen Flaggenmast gehisst; sie ist jedoch höher als breit, wobei das Verhältnis der Breite zur Höhe meist etwa 1:3 beträgt. Die Anordnung von Streifen ist nicht standardisiert, d.h. die in einer Hochformatfahne waagrecht angeordneten Streifen werden auch in Knatterflaggen manchmal waagrecht, manchmal senkrecht angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas nach oben verschoben.

Hochformatfahnen mit Ausleger
Dies ist eine Variante der Hochformatfahne, wobei die Flagge nicht nur am vertikalen Flaggenmast befestigt ist, sondern auch an einem Ausleger, so dass die Flagge auch ohne Wind immer voll entfaltet ist. Diese Flaggenvariante wird nur selten für offizielle Flaggen verwendet, aber häufig für dekorative und Werbeflaggen.

Benötigtes Zubehör:

Art.Nr.	Bezeichnung	Preis (netto)	Preis (brutto)
8170.08	Bodenhülse aus Aluminium für zylindr. Alumasten mit Ø 75mm	25,00 €	29,75 €

Weiteres Zubehör: (bei Erstbestellung im Set enthalten)

Art.Nr.	Bezeichnung	Preis (netto)	Preis (brutto)
7575.02	Hisskordel 5 mm Durchmesser	1,00 €	1,19 €

Alternatives Zubehör:

Art.Nr.	Bezeichnung	Preis (netto)	Preis (brutto)
8172.59	Kipphalterung aus Stahl, feuerverzinkt, für Mast Ø=75mm	173,00 €	205,87 €
8173.15	Wandhülse aus Stahl für Masten mit Ø 75mm	99,00 €	117,81 €
8173.16	Wandhülse aus Stahl für Masten mit Ø 75mm, mit Distanz 200mm	154,00 €	183,26 €
8107.09	Mehrpreis Mastrohr (75mm) 2-teilig, mit Steckhülse	58,00 €	69,02 €

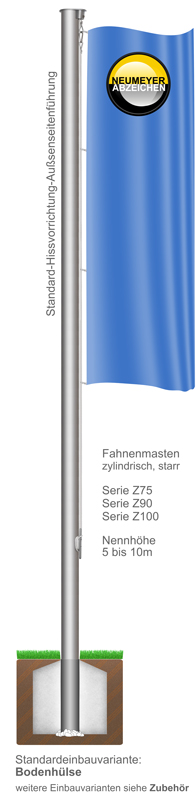

Aluminium-Fahnenmast alfa  Z75, Nennhöhe 7 Mtr.

Standardhissvorrichtung mit außenliegenden PES-Hissseil. Mastrohr zylindrisch, einteilig, Werkstoff EN AW-6082T6, silber eloxiert E6/EV1.

Mastdurchmesser:		Ø 75 x 3,0 mm
Mastrohr NH / GL / EL:		5,0 - 8,0 m / 5,6 – 8,6 m / 0,6 m
Fahnentuchgröße (NH 5-6 m):	max. 3,00 x 1,20 m im Hochformat bei 130 gr/m2
Fahnentuchgröße (NH 7-8 m):	max. 4,00 x 1,50 m im Hochformat bei 130 gr/m2
Standard-Masteinbau:		- in Passformbodenhülse
Optional:		        - auf Kipphalterung, Sockelteil mit Justierankern M16
		                (3 Stück), Erdlänge 0,45 m

Mastzopf mit formschöner Mastkappe und integrierter Seilumlenkrolle, außenliegenden PES-Hissseil Ø 5 mm mit beidseitiger Kauschenpressung und VA-Karabiner.
Belegklampe 1,40 m über Mastfuss.

Mastkappe und Belegklampe hergestellt aus Siluminguss, RAL 9006 pulverbeschichtet.

Mastrohre statisch nachgewiesen bis 8 Beaufort (74 km/h) Wind, unbeflaggt nach
DIN EN 1991-1-4/NA Windzone I.
Eine Musterstatik ist im Auftragsfall kostenfrei vorzulegen, ebenso Nachweis der GS-
Zulassung sowie einer CE-Konformitätserklärung. Fundamentplan und Bedienungs-anleitung sind der Lieferung beizufügen.

Fahnenmast fertig montiert und hissbereit ausgestattet.

Type alfa  Z75 (NH 7 m), Standard-Masteinbau in Passformbodenhülse

Passformbodenhülse aus Aluminium

alternativ:
-Kipphalterung, aus Stahl, feuerverzinkt

optional:
-Mastrohr, zweiteilig mit Steckhülse

Legende:
NH = Nennhöhe des Fahnenmasten über Gelände
GL = Gesamtlänge des Fahnenmasten (NH + EL)
EL = Erdlänge des Fahnenmasten (Fundamenteinstand)


Fahnenzentrum
