7m hoher, 1x abgest., 2-teil. Alu-Mast, Serie S90, Ø=90/75mm

Bewertungen anzeigen »

Produktdetails

Wichtige Informationen auf einen Blick

Art.Nr. 8107.26

HissartAussenseil

Mastformzylindrisch

MaterialAluminium

Höhe7 m

MastdurchmesserØ 90 mm

Telefonische Beratung

Unsere Hotline erreichen Sie Mo - Do. 7:30 - 17:00 Uhr / Fr. - 12:30 Uhr unter:

Ihr Preis

netto € 321,00 € 381,99

inkl. MwSt. zzgl. Frachtkosten

Menge

Die Lieferzeit beträgt 2-3 Wochen*

in den Warenkorb

kostenlose Anfrage stellen

Das außenliegende Hissseil mit Umlenkrolle und Belegklampe ist die Standard-Hissvorrichtung preiswert, robust und einfach zu bedienen. Die hochwertige Legierung EN AW-6082T6 gewährleistet dauerhafte Standsicherheit. Die Eloxalschicht nach Euras-Norm DIN 17611 garantiert eine langlebige, gute Oberflächenoptik.
Zur Vermeidung von möglichen Transport- und Lagerproblemen wird in zweiteiliger Ausführung angeboten. Der Zusammenbau erfolgt durch ein Ineinanderstecken der Einzellängen bei geringstmöglichem Zeit- und Kraftaufwand. Gewindebohrungen für die Sicherungsschrauben sind werkseitig borbereitet, so dass lediglich ein Kreuz-Schlitz-Schraubendreher erforderlich ist.

Ausstattung

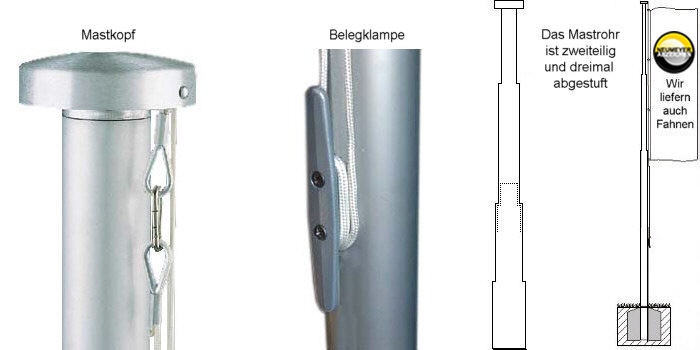

Formschöne Kopfkappe aus Siluminguß mit integrierter Seilrolle / Perlon-Hissseil,Ø 5 mm, beidseitig Kauschenpressung / VA-Karabiner / Belegklampe aus Aluguß, 160 mm

Technische Daten
Nennhöhe m (NH) 7,00 / Gesamtlänge m (GL) 7,70 / Erdlänge m (EL) 0,70 / Ø oben mm 75 / Ø unten mm 90 / Gewicht in kg 17

Fahnenkonfektion
Eine besondere Fahnenkonfektion ist nicht erforderlich. Es können alle gängigen, frei auswehenden Fahnenarten bis zur maximalen Größe von 1,5 x 4 m gehisst werden. Der oberste Fahnenkarabiner wird in die Kauschenpressung des Hissseiles eingehakt, die unteren Karabiner um das Hissseil.

Hier finden sie schriftliches Begleitmaterial für den korrekten Aufbau ihres Fahnenmastes:

Detailierte Informationen zu 7m hoher, 1x abgest., 2-teil. Alu-Mast, Serie S90, Ø=90/75mm erhalten Sie hier im PDF-Format!

Tipps und Auswahlkritierien für Ihre erfolgreiche Fahnenwerbung

Hissflaggen
Dieser Flaggentyp gilt international und insbesondere in der Schiffahrt als der "normale" Flaggentyp. Die Hissflagge wird an vertikalen (oder leicht schrägen) Flaggenmasten gehisst; sie ist breiter als hoch, wobei das Verhältnis der Breite zur Höhe in Deutschland meist 5:3 oder 3:2 beträgt. Bei gestreiften Flaggen werden die Streifen in Deutschland fast immer von oben nach unten (z.B. schwarz-rot-gold) angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas zum Flaggenstock verschoben.

Bannerfahnen
Die Bannerfahne ist im Prinzip eine Variante der Hängeflagge. Das Banner ist fest verbunden mit einem Querstab (Bannervorrichtung); an diesem Querstab wird das Banner dann von einem vertikalen oder horizontalen Flaggenstock gehisst. Das Banner ist höher als breit, wobei das Verhältnis von Breite zu Höhe üblicherweise zwischen 2:5 und 1:4 beträgt. Streifen, die in der Hissflagge von oben nach unten angeordnet sind, werden im Banner von links nach rechts angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas nach oben verschoben.

Hochformatfahnen
Die Hochformatfahne wird wie die Hissflagge an einem vertikalen Flaggenmast gehisst; sie ist jedoch höher als breit, wobei das Verhältnis der Breite zur Höhe meist etwa 1:3 beträgt. Die Anordnung von Streifen ist nicht standardisiert, d.h. die in einer Hochformatfahne waagrecht angeordneten Streifen werden auch in Knatterflaggen manchmal waagrecht, manchmal senkrecht angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas nach oben verschoben.

Hochformatfahnen mit Ausleger
Dies ist eine Variante der Hochformatfahne, wobei die Flagge nicht nur am vertikalen Flaggenmast befestigt ist, sondern auch an einem Ausleger, so dass die Flagge auch ohne Wind immer voll entfaltet ist. Diese Flaggenvariante wird nur selten für offizielle Flaggen verwendet, aber häufig für dekorative und Werbeflaggen.

Benötigtes Zubehör:

Art.Nr.	Bezeichnung	Preis (netto)	Preis (brutto)
8170.01	Bodenhülse aus Aluminium für zylindr. Alumasten mit Ø 90mm	42,00 €	49,98 €

Weiteres Zubehör: (bei Erstbestellung im Set enthalten)

Art.Nr.	Bezeichnung	Preis (netto)	Preis (brutto)
8170.44	Zentrierhülse für zylindr. Aluminium-Fahnenmasten, Ø 90mm, ohne Verdreh- und Entnahmeschutz	65,00 €	77,35 €
8171.09	Justierhalterung aus Stahl für Masten mit Ø 90mm (NICHT TMZ!!!)	319,00 €	379,61 €
8172.40	Bodenhalterung Vario 90/150 für Masten mit Ø90-150mm	323,00 €	384,37 €
8172.50	Kipphalterung aus Stahl, feuerverzinkt, für Mast Ø=90mm	201,00 €	239,19 €

Ausschreibungstext

Aluminium-Fahnenmast alfa  S90, Nennhöhe 7 Mtr.

Standardhissvorrichtung mit außenliegenden PES-Hissseil. Mastrohr zylindrisch abgestuft, Rohr-Rohr-System, zweiteilig, Werkstoff EN AW-6082T6, silber eloxiert E6/EV1.

Mastdurchmesser:		Ø 90/75 x 3,0 mm
Mastrohr NH / GL / EL:		6,0 - 8,0 m / 6,7 – 8,7 m / 0,7 m
Teillängen unten:		3,8 m
Fahnentuchgröße (NH 6 m):	max. 3,00 x 1,20 m im Hochformat bei 130 gr/m2
Fahnentuchgröße (NH 7-8 m):	max. 4,00 x 1,50 m im Hochformat bei 130 gr/m2
Standard-Masteinbau:		- in Passformbodenhülse
Optional:		        - in Bodenhalterung  Vario
		                - auf Kipphalterung, Sockelteil mit Justierankern M16
		                (3 Stück), Erdlänge 0,45 m

Mastzopf mit formschöner Mastkappe und integrierter Seilumlenkrolle, außenliegenden PES-Hissseil Ø 5 mm mit beidseitiger Kauschenpressung und VA-Karabiner.
Belegklampe 1,40 m über Mastfuss.

Mastkappe und Belegklampe hergestellt aus Siluminguss, RAL 9006 pulverbeschichtet.

Mastrohre statisch nachgewiesen nach DIN EN 1991-1-4/NA Windzone I, ausgenommen die Nennhöhe 8m: auf Kipphalterung nach DIN EN 1991-1-4/NA Windzone I, in Bodenhülse bis 9 Beaufort (89 km/h) Wind, unbeflaggt nach DIN EN 1991-1-4/NA Windzone I.
Eine Musterstatik ist im Auftragsfall kostenfrei vorzulegen, ebenso Nachweis der GS-
Zulassung sowie einer CE-Konformitätserklärung. Fundamentplan und Bedienungs-anleitung sind der Lieferung beizufügen.

Fahnenmast fertig montiert und hissbereit ausgestattet.

Type alfa  S90 (NH 7 m), Standard-Masteinbau in Passformbodenhülse

Passformbodenhülse aus Aluminium

alternativ:
-Bodenhalterung  Vario, aus Stahl, feuerverzinkt
-Kipphalterung, aus Stahl, feuerverzinkt

Legende:
NH = Nennhöhe des Fahnenmasten über Gelände
GL = Gesamtlänge des Fahnenmasten (NH + EL)
EL = Erdlänge des Fahnenmasten (Fundamenteinstand)


Fahnenzentrum
