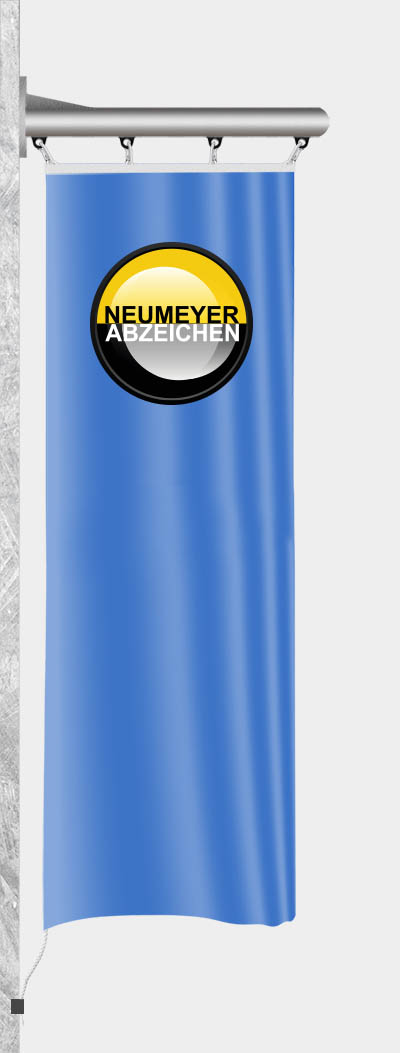

Wandausleger ZI90-W aus Aluminium zur Horizontalmontage, 0,80m, Ø 90mm

Ausleger aus zylindrischem Rohr mit angeschweißtem Flansch für horizontale Wandmontage. Das innenliegende Hisssystem erlaubt die Bedienung vom Boden aus. Die maximal empfohlene Montagehöhe beträgt 6 m über dem Bedienpunkt. Das Auslegerrohr mit einem Ø von 90 mm erhält an seiner Unterseite je einen dreifachen und einen einfachen Rollenblock. Über diese Umlenkrollen aus Kunststoff wird das Hissseil in das Auslegerrohr ein- bzw. ausgefädelt. Der Seilein- bzw. Austritt liegt ca. 15 cm von der Wand und führt über den Dreifachrollenblock. Der Einfachrollenblock liegt unmittelbar an die Abschlusskappe anschließend ca. 6 cm vom äußeren Rohrende.

Ausstattung:
Je ein Rollenblock einfach und ein Rollenblock dreifach / Perlonhissseil Ø 8 mm, Länge entsprechend der Einbauhöhe
(bei Bestellung angeben) / Hilfsleine aus Perlon, Ø 5 mm / Länge 6 m, einseitig Kauschenpressung, VA-Karabiner / Belegklampe aus Aluminium,
300 mm lang, eloxiert / Lieferung ohne Schrauben und Dübel, da diese im Einzelfall bestimmt werden müssen.

Technische Daten:
Fahnentuchbreite 0,80m, max. Fahnentuchhöhe 6,0 m, Gesamtlänge Ausleger 1,10 m, Flanschplatte mm 300 x 300 x 15, Bohrbild mm 250 x 250, Bohrung mm 4 x 15

Fahnenkonfektion:
Besatzband am oberen Fahnenrand mit 4 oder 5 Karabinerhaken, zusätzlich gebäudeseitig Besatzband mit Karabinerhaken im Abstand 1 m. Werden die seitlichen Karabiner in das Hissseil eingehakt so wird das Überschlagen der Fahne verhindert. Die zusätzliche Abspannung der Fahne am untersten seitlichen Karabiner mittels der Hilfsleine zur Belgklampe hin gewährleistet den optimalen Fahnensitz
