7m hoher Edelstahl-Fahnenmast, ZA100, Ø 100mm, Innenseilführung, Auslegerstange

Bewertungen anzeigen »

Produktdetails

Wichtige Informationen auf einen Blick

Art.Nr. 8125.30

HissartAusleger

Mastformzylindrisch

MaterialEdelstahl

Höhe7 m

MastdurchmesserØ 100 mm

Telefonische Beratung

Unsere Hotline erreichen Sie Mo - Do. 7:30 - 17:00 Uhr / Fr. - 12:30 Uhr unter:

Ihr Preis

netto € 806,00 € 959,14

inkl. MwSt. zzgl. Frachtkosten

Menge

Die Lieferzeit beträgt 2-3 Wochen*

in den Warenkorb

kostenlose Anfrage stellen

Drehausleger 360°, Mastkappe und Rotor aus Alu, RAL 9006 pulverbeschichtet, Teleskopausleger 100 / 160 cm, abnehmbar, Hissvorrichtung wie ZI / KI, Fahnengewicht 450 g, 4 KS-Fahnenschlingen

Technische Daten:
Nennh. 7,00 m, Gesamtl. 7,80 m, Mastrohr zylindrisch D= 100 mm

Hier finden sie schriftliches Begleitmaterial für den korrekten Aufbau ihres Fahnenmastes:

Detailierte Informationen zu 7m hoher Edelstahl-Fahnenmast, ZA100, Ø 100mm, Innenseilführung, Auslegerstange erhalten Sie hier im PDF-Format!

Montageanleitung für das mitgelieferte Zubehör!

Bedienungsanleitung mit Zubehörliste

Tipps und Auswahlkritierien für Ihre erfolgreiche Fahnenwerbung

Hissflaggen
Dieser Flaggentyp gilt international und insbesondere in der Schiffahrt als der "normale" Flaggentyp. Die Hissflagge wird an vertikalen (oder leicht schrägen) Flaggenmasten gehisst; sie ist breiter als hoch, wobei das Verhältnis der Breite zur Höhe in Deutschland meist 5:3 oder 3:2 beträgt. Bei gestreiften Flaggen werden die Streifen in Deutschland fast immer von oben nach unten (z.B. schwarz-rot-gold) angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas zum Flaggenstock verschoben.

Bannerfahnen
Die Bannerfahne ist im Prinzip eine Variante der Hängeflagge. Das Banner ist fest verbunden mit einem Querstab (Bannervorrichtung); an diesem Querstab wird das Banner dann von einem vertikalen oder horizontalen Flaggenstock gehisst. Das Banner ist höher als breit, wobei das Verhältnis von Breite zu Höhe üblicherweise zwischen 2:5 und 1:4 beträgt. Streifen, die in der Hissflagge von oben nach unten angeordnet sind, werden im Banner von links nach rechts angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas nach oben verschoben.

Hochformatfahnen
Die Hochformatfahne wird wie die Hissflagge an einem vertikalen Flaggenmast gehisst; sie ist jedoch höher als breit, wobei das Verhältnis der Breite zur Höhe meist etwa 1:3 beträgt. Die Anordnung von Streifen ist nicht standardisiert, d.h. die in einer Hochformatfahne waagrecht angeordneten Streifen werden auch in Knatterflaggen manchmal waagrecht, manchmal senkrecht angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas nach oben verschoben.

Hochformatfahnen mit Ausleger
Dies ist eine Variante der Hochformatfahne, wobei die Flagge nicht nur am vertikalen Flaggenmast befestigt ist, sondern auch an einem Ausleger, so dass die Flagge auch ohne Wind immer voll entfaltet ist. Diese Flaggenvariante wird nur selten für offizielle Flaggen verwendet, aber häufig für dekorative und Werbeflaggen.

Benötigtes Zubehör:

Art.Nr.	Bezeichnung	Preis (netto)	Preis (brutto)
8170.41	Zentrierhülse für zylindr. Edelstahlmasten mit Ø=102	80,00 €	95,20 €

Weiteres Zubehör: (bei Erstbestellung im Set enthalten)

Art.Nr.	Bezeichnung	Preis (netto)	Preis (brutto)
8172.60	Kipphalterung aus Edelstahl, für Mast Ø=100mm, Nennhöhe 7m / 8m	326,00 €	387,94 €

Ausschreibungstext

Edelstahl-Fahnenmast alfa  ZA100, Nennhöhe 7 Mtr.

Mit Drehausleger 360 °, hissbar, Teleskopausleger 100 – 160 cm, Ø 25 mm, Hissvorrichtung als Innenseilführung mit PES-Hissseil. Mastkopf drehbar gelagert, Bediengehäuse  SFS. Mastrohr zylindrisch, einteilig, Oberfläche feingeschliffen, Körnung 240/320, Werkstoff 1.4301 (X5CrNi18-10).

Mastdurchmesser:	Ø 101,6 x 3,0 mm
Mastrohr NH / GL / EL:	7,0 – 9,0 m / 7,8 – 9,8 m / 0,8 m
Fahnentuchgröße:	max. 4,00 x 1,50 m im Hochformat bei 130 gr/m2
Standard-Masteinbau:	- in Zentrierhülse
Optional:	        - auf Kipphalterung, quadratische Flanschplatte mit angeschweißten Kippscharnier, Befestigungsschrauben M16 (4 Stück), Sockelteil aus Edelstahl, Erdlänge 0,60 m

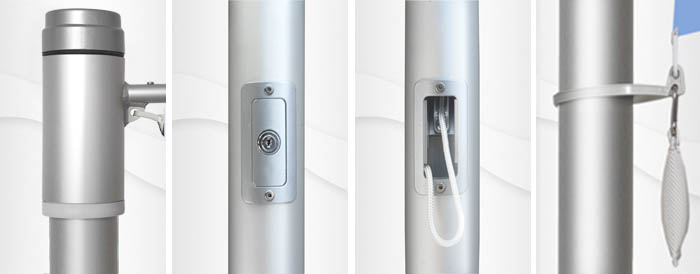

Kopfkappe drehbar gelagert, mit integrierter Seilumlenkrolle. Drehausleger 360° bestehend aus HD-PE-Rotorträger, Rotor und abnehmbaren Teleskopausleger. Zweiteiliges PES-Hisseil mit Drehschäkel. Hissseilfixierung in einliegenden Bediengehäuse mit Schnellfixiersystem  SFS. Bedienpunkt 1,20 m über Mastfuss.

Bediengehäuse und Kopfkappe aus Siluminguss. Rotor als Schweißteil. Kopfkappe, Bediengehäuse und Rotor chromsilber pulverbeschichtet.

Die Fahnenmontage erfolgt durch Aufstecken des Hohlsaumes auf das Auslegerrohr, die seitliche Befestigung am Mastrohr durch Einhaken der Fahnenkarabiner in die Fahnen-schlingen. Der unterste Fahnenkarabiner wird in den unverlierbaren Fahnenstraffer eingehakt.

Mastrohre statisch nachgewiesen bis 9 Beaufort (89 km/h) Wind.
Eine Musterstatik ist im Auftragsfall kostenfrei vorzulegen, ebenso Fundamentplan und Bedienungsanleitung.

Fahnenmast fertig montiert und hissbereit ausgestattet, einschließlich Teleskopausleger, 5 KS-Fahnenschlingen, 1 Fahnenstraffer unverlierbar, 2 Schüssel für Hebelschloss.

Type alfa  ZA100-Edelstahl (NH 7 m), Standard-Masteinbau in Zentrierhülse

Zentrierhülse aus Aluminium

Alternativ:
-Kipphalterung, aus Edelstahl

Legende:
NH = Nennhöhe des Fahnenmasten über Gelände
GL = Gesamtlänge des Fahnenmasten (NH + EL)
EL = Erdlänge des Fahnenmasten (Fundamenteinstand)


Fahnenzentrum
