7m hoher zylindr. Aluminium-Fahnenmast, ZA75, Ø=75mm, Innenseilführung, Auslegerstange/Galgen

Bewertungen anzeigen »

Art.Nr.: 8106.07
Hissart: Ausleger
Mastform: zylindrisch
Material: Aluminium
Höhe: 7 m
Mastdurchmesser: Ø 75 mm

Sie möchten telefonisch bestellen
Unsere Hotline erreichen Sie Mo–Do 7:30–17:00 Uhr / Fr. bis 12:30 Uhr unter:

netto € 371,00
€ 441,49
inkl. MwSt. zzgl. Frachtkosten

Menge

Die Lieferzeit beträgt 2-3 Wochen*

kostenlose Anfrage stellen

Die Innenseilführung bietet bestmöglichen Schutz gegen Fahnendiebstahl, die Bedienung ist einfach und komfortabel. Das im Mastrohr aufsteigende Perlon-Hissseil wird über das sperrbare Bediengehäuse mit Schnellfxiersystem SFS betätigt. Langschlitten und Fahnentuchhalter laufen geräuscharm in der eingeformten Mastnut.

Ausstattung:
Teleskopausleger FDS 100/160 cm, Mastrohr zylindrisch mit Nut, silber eloxiert 20 my, Perlon-Hissseil, Innenseilführung, Bedientüre mit Riegelschloss, 4 Fahnenschlingen, Fahnengewicht 450 g mit Karabiner, hißbereit ausgestattet.

Technische Daten:
Nennh. 7,00 m, Gesamtl. 7,60 m, D=75 mm,

Fahnenkonfektion:
Die Masten sind zulässig für eine maximale, frei auswehende Fahnenfläche von 1,50 x 4,00 m. Die Fahne ist ab der Windstärke 9 Beaufort (ab 75 km/h) abzunehmen.

Hier finden Sie schriftliches Begleitmaterial für den korrekten Aufbau Ihres Fahnenmastes:

Detaillierte Informationen (PDF)

Montageanleitung für das mitgelieferte Zubehör!

Bedienungsanleitung mit Zubehörliste

Tipps für Ihre erfolgreiche Fahnenwerbung

Hissflaggen
Dieser Flaggentyp gilt international und insbesondere in der Schiffahrt als der "normale" Flaggentyp. Die Hissflagge wird an vertikalen (oder leicht schrägen) Flaggenmasten gehisst; sie ist breiter als hoch, wobei das Verhältnis der Breite zur Höhe in Deutschland meist 5:3 oder 3:2 beträgt. Bei gestreiften Flaggen werden die Streifen in Deutschland fast immer von oben nach unten (z.B. schwarz-rot-gold) angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas zum Flaggenstock verschoben.

Bannerfahnen
Die Bannerfahne ist im Prinzip eine Variante der Hängeflagge. Das Banner ist fest verbunden mit einem Querstab (Bannervorrichtung); an diesem Querstab wird das Banner dann von einem vertikalen oder horizontalen Flaggenstock gehisst. Das Banner ist höher als breit, wobei das Verhältnis von Breite zu Höhe üblicherweise zwischen 2:5 und 1:4 beträgt. Streifen, die in der Hissflagge von oben nach unten angeordnet sind, werden im Banner von links nach rechts angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas nach oben verschoben.

Hochformatfahnen
Die Hochformatfahne wird wie die Hissflagge an einem vertikalen Flaggenmast gehisst; sie ist jedoch höher als breit, wobei das Verhältnis der Breite zur Höhe meist etwa 1:3 beträgt. Die Anordnung von Streifen ist nicht standardisiert, d.h. die in einer Hochformatfahne waagrecht angeordneten Streifen werden auch in Knatterflaggen manchmal waagrecht, manchmal senkrecht angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas nach oben verschoben.

Hochformatfahnen mit Ausleger
Dies ist eine Variante der Hochformatfahne, wobei die Flagge nicht nur am vertikalen Flaggenmast befestigt ist, sondern auch an einem Ausleger, so dass die Flagge auch ohne Wind immer voll entfaltet ist. Diese Flaggenvariante wird nur selten für offizielle Flaggen verwendet, aber häufig für dekorative und Werbeflaggen.

Benötigtes Zubehör:

Art.Nr.	Bezeichnung	Preis (netto)	Preis (brutto)
8170.08	Bodenhülse aus Aluminium für zylindr. Alumasten mit Ø 75mm	25,00 €	29,75 €

Weiteres Zubehör: (bei Erstbestellung im Set enthalten)

Art.Nr.	Bezeichnung	Preis (netto)	Preis (brutto)
8184.20	Fahnenschlinge 75 Set für Masten-Ø 75 mm	7,10 €	8,45 €
8183.18	Fahnengewicht 450 g.	10,30 €	12,26 €
8183.07	Teleskopausleger 100/160 cm FDS	32,00 €	38,08 €
8183.07	Teleskopausleger 100/160 cm FDS	32,00 €	38,08 €

Alternatives Zubehör:

Art.Nr.	Bezeichnung	Preis (netto)	Preis (brutto)
8172.59	Kipphalterung aus Stahl, feuerverzinkt, für Mast Ø=75mm	173,00 €	205,87 €
8107.09	Mehrpreis Mastrohr (75mm) 2-teilig, mit Steckhülse	58,00 €	69,02 €

Aluminium-Fahnenmast alfa  ZA75, Nennhöhe 7 Mtr.

Mit Drehausleger 360°, hissbar, Auslegerlängen:
-NH 5 und 6 m: Rohrlausleger 120 cm, Ø 25 mm
-NH 7 und 8 m: Teleskopausleger 100- 160 cm, Ø 25 mm
Hissvorrichtung mit Innenseilführung und Bediengehäuse  SFS, sperrbar mit Hebelschloss. Mastrohr zylindrisch, einteilig mit Nut, Werkstoff EN AW-6082T6,
silber eloxiert E6/EV1.

Mastdurchmesser:	    Ø 75 x 3,0 mm
Mastrohr NH / GL / EL:	    5,0 - 8,0 m / 5,6 – 8,6 m / 0,6 m
Fahnentuchgröße (NH 5-6 m): max. 3,00 x 1,20 m im Hochformat bei 130 gr/m2
Fahnentuchgröße (NH 7-8 m): max. 4,00 x 1,50 m im Hochformat bei 130 gr/m2
Standard-Masteinbau:	    - in Passformbodenhülse
Optional:	            - auf Kipphalterung, Sockelteil mit Justierankern M16
	                    (3 Stück), Erdlänge 0,45 m

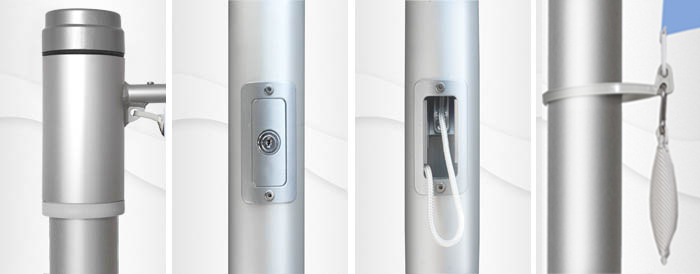

Mastzopf mit formschöner Mastkappe und integrierter Seilumlenkrolle, Drehausleger 360° bestehend aus HD-PE-Rotorträger, Rotor und abnehmbaren Ausleger/Galgen. PES-Hissseil im Mastrohr aufsteigend, Umlenkung in Mastkappe mit Austritt in Mastnut, Anbindung an Langschlitten. Hissseilfixierung über Seilklemme in Bediengehäuse. Bedienpunkt 1,20 m über Mastfuss.

Mastkappe und Bediengehäuse hergestellt aus Siluminguss, RAL 9006 pulverbeschichtet.
Rotor und Teleskopausleger aus Aluminium, silber eloxiert E6/EV1. Langschlitten aus PE.

Mastrohr, Drehausleger und Hissvorrichtung korrosions- und wartungsfrei.

Die Fahnenmontage erfolgt durch Aufstecken des Hohlsaumes auf das Auslegerrohr, die seitliche Befestigung am Mastrohr durch Einhaken der Fahnenkarabiner in die zum Lieferumfang gehörenden Fahnenschlingen. Das Fahnenstrafferband (= unterste Fahnen-schlinge) ist mit doppelter Öse zum Einhaken von Fahnenkarabiner und des Fahnenstraffergewichtes ausgestattet.

Mastrohre statisch nachgewiesen bis 8 Beaufort (74 km/h) Wind, unbeflaggt nach
DIN EN 1991-1-4/NA Windzone I.
Eine Musterstatik ist im Auftragsfall kostenfrei vorzulegen, ebenso Nachweis der GS-
Zulassung sowie einer CE-Konformitätserklärung. Fundamentplan und Bedienungs-anleitung sind der Lieferung beizufügen.

Fahnenmast fertig montiert und hissbereit ausgestattet, einschließlich Rohrausleger bzw. Teleskopausleger, 4 Fahnenschlingen, 1 Fahnenstrafferband, 1 Fahnenstraffergewicht,
2 Schlüssel für Hebelschloss.

Type alfa  ZA75 (NH 5, 6, 7, 8 m), Standard-Masteinbau in Passformbodenhülse

Passformbodenhülse aus Aluminium

alternativ:

-Kipphalterung, aus Stahl, feuerverzinkt

optional:
-Fahnenstraffer unverlierbar

-Mastrohr, zweiteilig mit Steckhülse

Legende:
NH = Nennhöhe des Fahnenmasten über Gelände
GL = Gesamtlänge des Fahnenmasten (NH + EL)
EL = Erdlänge des Fahnenmasten (Fundamenteinstand)
