Kombinierter Fahnen-/Lichtmast ZI 100 KOMBI mit 6m Höhe und 1 LED-Fluter

Bewertungen anzeigen »

Produktdetails

Wichtige Informationen auf einen Blick

Art.Nr. 8112.10

MaterialAluminium

Höhe6 m

MastdurchmesserØ 100 mm

Telefonische Beratung

Unsere Hotline erreichen Sie Mo - Do. 7:30 - 17:00 Uhr / Fr. - 12:30 Uhr unter:

Ihr Preis

netto € 969,00 € 1.153,11

inkl. MwSt. zzgl. Frachtkosten

Menge

Die Lieferzeit beträgt 2-3 Wochen*

in den Warenkorb

kostenlose Anfrage stellen

Parkplatzbeleuchtung und Fahnenwerbung mit nur einem Masten spart Kosten und ist planerisch vorteilhaft. Als Nebennutzen bleibt die Fahne auch nachts - zumindest in wahrnehmbarer Form - lesbar.

Ausstattung:

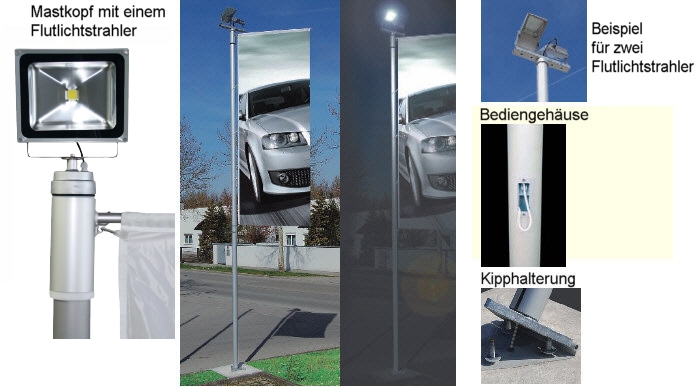

Mastrohr zylindrisch mit Nut, Innenseilführung

Beleuchtung:
Masten ausgestattet mit
1 oder 2 LED-Fluter IP65, 50 Watt, Kabelvorinstallation im Mastrohr, Leerdose(n),
Kabelklemmen, Zugentlastung, Fluter mit Montagebügeln, Anschlusskabeln,
2-Fluter-Variante: Mastaufsatz mit vorgebohrter Traverse, L = 520 mm

Technische Daten:
Nennhoehe: 6m mit 100mm Ø

Fahnenkonfektion:
Eine besondere Fahnenkonfektion ist nicht erforderlich. Es koennen alle gaengigen, frei auswehenden Fahnenarten bis zur max. Groesse von 1,50 x 4,00m gehisst werden.In der Mastnut mit 1 Langschlitten sowie 4 Stck. Fahnentuchhaltern zum Einhaken der Fahnenkarabiner ausgestattet.

Preise einschl. Kipphalterung und Ankerkorb, Kabel-Vorinstallation, LED-Fluter mit Buegel.

Hier finden sie schriftliches Begleitmaterial für den korrekten Aufbau ihres Fahnenmastes:

Detailierte Informationen zu Kombinierter Fahnen-/Lichtmast ZI 100 KOMBI mit 6m Höhe und 1 LED-Fluter erhalten Sie hier im PDF-Format!

Detailierte Fundamentpläne zu Kombinierter Fahnen-/Lichtmast ZI 100 KOMBI mit 6m Höhe und 1 LED-Fluter erhalten Sie hier im PDF-Format!

Tipps und Auswahlkritierien für Ihre erfolgreiche Fahnenwerbung

Hissflaggen
Dieser Flaggentyp gilt international und insbesondere in der Schiffahrt als der "normale" Flaggentyp. Die Hissflagge wird an vertikalen (oder leicht schrägen) Flaggenmasten gehisst; sie ist breiter als hoch, wobei das Verhältnis der Breite zur Höhe in Deutschland meist 5:3 oder 3:2 beträgt. Bei gestreiften Flaggen werden die Streifen in Deutschland fast immer von oben nach unten (z.B. schwarz-rot-gold) angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas zum Flaggenstock verschoben.

Bannerfahnen
Die Bannerfahne ist im Prinzip eine Variante der Hängeflagge. Das Banner ist fest verbunden mit einem Querstab (Bannervorrichtung); an diesem Querstab wird das Banner dann von einem vertikalen oder horizontalen Flaggenstock gehisst. Das Banner ist höher als breit, wobei das Verhältnis von Breite zu Höhe üblicherweise zwischen 2:5 und 1:4 beträgt. Streifen, die in der Hissflagge von oben nach unten angeordnet sind, werden im Banner von links nach rechts angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas nach oben verschoben.

Hochformatfahnen
Die Hochformatfahne wird wie die Hissflagge an einem vertikalen Flaggenmast gehisst; sie ist jedoch höher als breit, wobei das Verhältnis der Breite zur Höhe meist etwa 1:3 beträgt. Die Anordnung von Streifen ist nicht standardisiert, d.h. die in einer Hochformatfahne waagrecht angeordneten Streifen werden auch in Knatterflaggen manchmal waagrecht, manchmal senkrecht angeordnet. Falls darauf ein Wappen gezeigt wird, erscheint es meist in der Mitte, manchmal etwas nach oben verschoben.

Hochformatfahnen mit Ausleger
Dies ist eine Variante der Hochformatfahne, wobei die Flagge nicht nur am vertikalen Flaggenmast befestigt ist, sondern auch an einem Ausleger, so dass die Flagge auch ohne Wind immer voll entfaltet ist. Diese Flaggenvariante wird nur selten für offizielle Flaggen verwendet, aber häufig für dekorative und Werbeflaggen.

Ausschreibungstext

Aluminium-Fahnenmast alfa-Lichtmast  ZI100 Kombi, Nennhöhe 6 m

Hissvorrichtung als Innenseilführung und Bediengehäuse  SFS, sperrbar mit Hebel-schloss. Lichtaufsatz mit 1 oder 2 LED-Fluter(n), 50 Watt, IP65, dreh- und schwenkbar, Kabelvorinstallation, Leerdose am Mastfuss mit Schutzabdeckung. Mastrohr zylindrisch, einteilig mit Nut, Werkstoff EN AW-6082T6, silber eloxiert E6/EV1.

Mastdurchmesser:		Ø 100 x 5,0 mm
Mastrohr NH / GL / EL:		6,0 – 8,0 m / 6,0 – 8,0 m / 0,45 m
Fahnentuchgröße (NH 6-8 m):	max. 4,00 x 1,50 m im Hochformat bei 130 gr/m2
Standard-Masteinbau:		- nur auf Kipphalterung, Sockelteil mit Justierankern
                                M16 (3 Stück), Erdlänge 0,45 m

Mastzopf mit Spezialkappe und Kabelverschraubung für Fluter-Montage (Einfach-Fluter: Schraubsockel, Zweifach-Fluter: Traverse mit Leerdose). PES-Hissseil im Mastrohr aufsteigend, Umlenkung in Mastkappe mit Austritt in Mastnut, Anbindung an Lang-schlitten. Langschlitten mit Fahnenöse und Fahnentuchhalter in Mastnut laufend. Hiss-seilfixierung über Seilklemme in Bediengehäuse. Fahnenstraffer unverlierbar in Mastnut. Bedienpunkt 1,20 m über Mastfuss.

Mastkappe und Bediengehäuse hergestellt aus Siluminguss, RAL 9006 pulverbeschichtet. Langschlitten aus PE.

Formschöne(r) 50 Watt LED-Fluter in Aluminiumgussgehäuse, grau pulverbeschichtet. Farbtemperatur 6000K, Abstrahlwinkel: 120°, Lichtleistung: 4500lm, Schutzklasse IP65.

Mastrohr und Hissvorrichtung korrosions- und wartungsfrei.

Die Fahnenmontage erfolgt durch Einhaken der seitlichen Fahnenkarabiner in die Fahnenöse bzw. die KS-Fahnentuchhalter. Am bereits vormontierten, unverlierbaren Fahnenstraffer wird der unterste Fahnenkarabiner eingehakt.

Mastrohre statisch nachgewiesen nach DIN EN 1991-1-4/NA Windzone I.
Eine Musterstatik ist im Auftragsfall kostenfrei vorzulegen, ebenso Nachweis der GS-
Zulassung sowie einer CE-Konformitätserklärung. Fundamentplan und Bedienungsanleitung sind der Lieferung beizufügen.

Fahnenmast fertig montiert und hissbereit ausgestattet, einschließlich Langschlitten,
5 KS-Fahnentuchhalter, 1 Fahnenstraffer unverlierbar, 2 Schlüssel für Hebelschloss,
1 bzw. 2 LED-Fluter mit Montagebügeln.

Type alfa  ZI100 Kombi (NH 6 m), Standard-Masteinbau auf Kipphalterung
Mastpreis einschließlich Kipphalterung

Legende:
NH = Nennhöhe des Fahnenmasten über Gelände
GL = Gesamtlänge des Fahnenmasten (NH + EL)
EL = Erdlänge des Fahnenmasten (Fundamenteinstand)
